HTR-RAN高溫洛氏硬度計

1.產品概述

該設備用來測定試樣從常溫到高溫環境下的維氏硬度值，用來測試金屬材料、合金材料，陶瓷，其它新型材料等在高溫下的硬度特性。測試特定溫度條件下不同材料洛氏硬度。

設備採用全自動電子閉環加載方式，對高溫爐內的試樣進行自動加載，打出洛氏壓痕，得出硬度值硬度計整體採用高剛性設計，整個機架在測試過程無變形誤差，壓頭與載荷傳感器直接連接，採用同軸加載技術，載荷精度高。

高溫爐體獨特設計的爐膛結構，升溫快，保溫效果好，樣品受熱均勻。通過程序控溫，可迅速達到800℃。 (可根據客戶需求定製到1500℃，超高溫需要選配惰性氣體環境箱，以隔絕氧氣環境)，爐門側開(或上開)方式，可方便放置試樣，取出試樣。

超高溫測試過程可選擇保持在隔氧環境下，有效保證試樣材料無氧化變性。 (需要選配惰性氣體環境箱)

◆ 洛氏硬度測試方法，載荷電子閉環控制，一次可完成多點硬度測試;

◆ 自動壓痕打壓，自動出值;

◆ 爐溫可達800℃(可定制化爐溫達1500℃);

◆ 高效的氣氛/真空保護箱，自動化純密閉，抗氧化環境(選配)

2.使用範圍

本設備設計僅限於以下方法的硬度測試：

Rockwell ---- 洛氏硬度測試

High Temperature Rockwell ---- 高溫洛氏硬度測試

3.遵循標準

遵循ISO 6508/ASTM-E18/JIS B7726, 標準等標準。

4.產品介紹

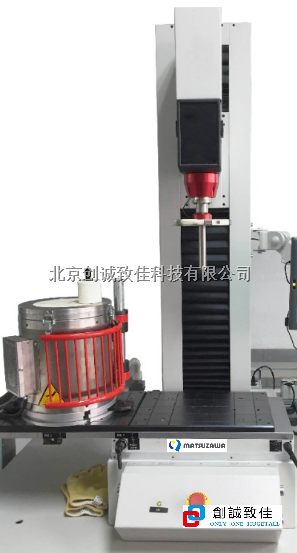

自動高溫洛氏硬度計，該機直觀性強，測量方便，減少了人為誤差，提高測量精度。

採用自行研發設計的高溫爐結構，爐膛採用特殊耐火材料加工而成，整體式設計能承受更大的載荷力，爐口，爐門及保溫材料為輕型材料，專為硬度測試而設計的爐膛結構，升溫快，保溫效果好，樣品受熱均勻。通過程序控溫，可迅速達到800℃。

超高溫時，可選配高性能、高品質的自動純化工作環境的密閉循環工作系統給硬度測試提供抗氧化環境，提供可以滿足您特定要求應用的氛圍環境，通過惰性氣體環境來隔絕氧氣，氣氛由外置循環風機通過出口灰塵過濾裝置，溶劑過濾裝置，淨化，循環風機，入口灰塵過濾裝置，等構成一個閉環循環，進行循環淨化，使箱體內水氧含量保持在1PPM以下。循環淨化方式，可以保證惰性氣體不需要轉換，方便，節約氣源。採用大小過渡艙結構，手動和自動模式可選。

4.1 主要結構

4.1.1 整體主機

該系統由以下模塊構成：

①洛氏硬度測量模塊;

②高溫環境模塊;

③惰性氣體環境模塊(選配)。

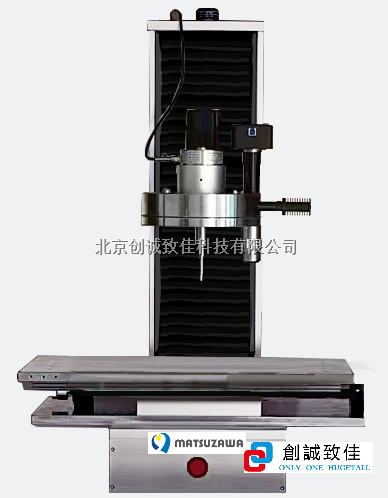

4.1.2 洛氏硬度測量模塊

● 洛氏硬度計主機一鍵自動測試。

● 電子閉環加載控制。

● LCD彩色觸摸屏顯示。

● 覆蓋洛氏及塑料洛氏測試。

● 遵循JIS Z2245， JIS B7726，ISO6508，ASTM E18，GB/ T230標準。

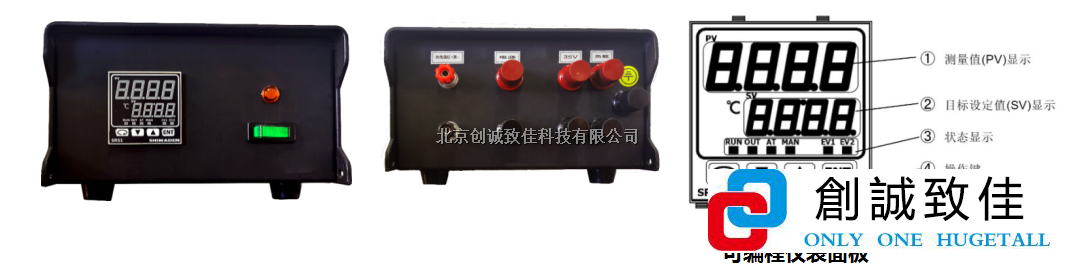

4.1.3 高溫環境模塊

專為硬度測試研發的高溫爐，人性化側開門式結構，爐體保溫性能好，耐用，發熱效率高，受熱均勻，控溫精度高，操作簡便，多重防護設計，安全可靠。

高溫爐：定制化溫度高達800℃高溫爐，與硬度計聯動，可以實現多點測試。

加熱環境：根據需求設定好目標溫度，高溫爐迅速加熱到達該溫度環境，試樣受熱均勻後可開始硬度測試。

可定制溫度範圍**1500℃，精度控制1℃，樣品尺寸可定制。

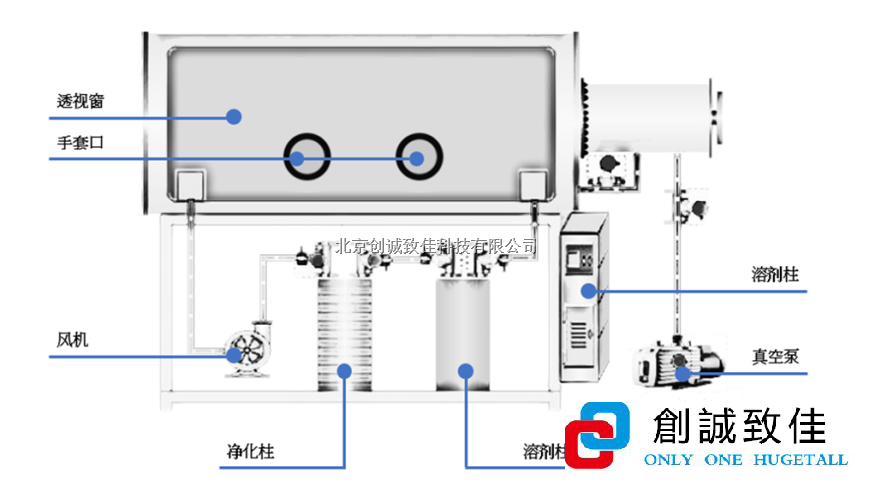

4.1.1 惰性氣體環境模塊(選配)

該系統由外置觸屏菜單獨立控制，採用一套高性能、高品質的自動吸收水、氧分子，純化工作環境的密閉循環氛圍箱，給硬度測試提供抗氧化環境，提供可以滿足您特定要求應用的1ppm的O₂和H₂O惰性的氛圍環境。

箱體內的氣氛在外置循環風機的作用下經出口灰塵過濾器、溶劑過濾系統、淨化柱、循環風機、入口灰塵過濾器後再進入箱體內，形成閉環循環迴路，進行不斷的循環淨化，使箱體內水氧含量保持在 1PPM 以下。

因採用循環淨化方式，所以箱體內氣體無需置換，方便且節省氣源，淨化材料可再生重複利用，使用壽命長。

5.1硬度計主機

測試類型 洛氏硬度

載荷範圍 3-187.5kgf

操作及加載方式 一鍵自動電子閉環加載

標尺 洛氏：HRA，B，C，D，E，F，G，H，K，L，M，P，R，S，V

表面洛氏：HR15N，30N，45N，15T，30T，45T，15W，30W，45W，15X，30X，45X，15Y，30Y，45Y（W，X，Y選配）

球壓痕：ISO2039-1N49，ISO2039-1N132，ISO2039-1N358，ISO2039-1N961（選配）

加載時間 1-99秒可調

載荷精度 ±0.5%

深度測試裝置 分辨率0.1μm

精度＜0.05μm

**自動補償50mm

數據統計 上下限值，加載時間，深度值等

環境溫度 5-50℃

分辨率 0.1HR

測試高度 220mm

測試深度 205mm

顯示 7寸LCD彩色觸控屏

標準 遵循JIS Z2245， JIS B7726，ISO6508，ASTM E18，GB/ T230

設備尺寸 W370×D600×H850mm

設備重量 68kg

包裝重量 80kg

電源 220V，單相50-60Hz，12VA

5.2高溫系統

溫度範圍 標準室溫可達800℃（可根據客戶需求定制至1500℃）

**升溫速率 100℃/min

電熱材料 鉑金

測 溫 鉑銠－鉑

溫度顯示與控溫精度 ±1℃

溫度控制 調節器精度 0.2 級，PID 人工智能控制，50 段程序

5.3惰性气体系统(选配)

艙內氧氣氛 ＜1ppm

艙內水氣氛 ＜1ppm

6. 測試樣品要求

◆ 樣品表面應平整，無凹凸。

◆ 測試過程中待測工件必須穩固，否則重新測量。
